Bahan Anod Silikon Oksikarbida SiOC Kitaran Panjang Berkapasiti Tinggi

Gambaran Keseluruhan Bahan Anod Silikon Oksikarbida SiOC

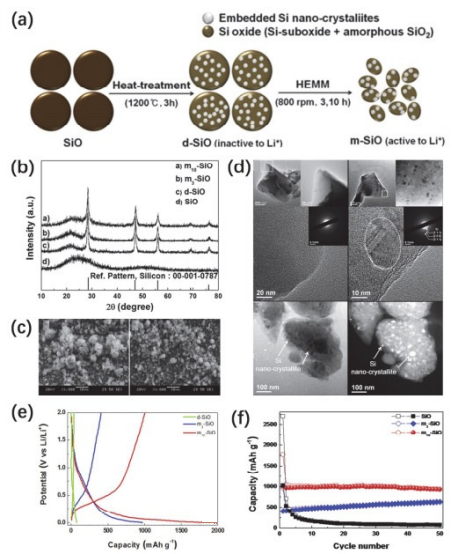

Silikon Oksikarbida (SiOC) ialah bahan anod baharu untuk bateri litium-ion, yang dihasilkan oleh silikon monoksida (SiO2) berketulenan tinggi yang disalut karbon. Melalui komposisi silikon-oksigen dan reka bentuk mikrostruktur yang dioptimumkan, bahan ini memberikan kapasiti khusus yang tinggi dan kestabilan kitaran yang sangat baik. Ia meningkatkan ketumpatan tenaga bateri Li-ion dengan ketara sambil mengurangkan kehilangan kapasiti yang tidak dapat dipulihkan secara berkesan semasa kitaran cas/nyahcas.

Ciri-ciri Bahan Anod Silikon Oksikarbida SiOC

• Kapasiti Spesifik Tinggi – Jauh melebihi anod grafit konvensional, meningkatkan ketumpatan tenaga sel dengan berkesan.
• Kecekapan Coulombik Awal yang Tinggi – Dipertingkatkan melalui pra-litiasi atau pengoptimuman proses, meningkatkan kapasiti kitaran pertama dan meminimumkan kerugian yang tidak dapat dipulihkan.
• Kestabilan Berbasikal Cemerlang – Struktur komposit karbon berkesan menampan pengembangan isipadu, memanjangkan hayat kitaran.
• Kebolehprosesan Unggul – Taburan saiz zarah yang seragam; tiada penjanaan gas dalam tempoh 72 jam selepas penyediaan buburan; serasi dengan proses salutan arus perdana.

Aplikasi Bahan Anod Silikon Oksikarbida SiOC

Sesuai untuk format sel bateri silinder dan kantung .

Spesifikasi Teknikal Bahan Anod Silikon Oksikarbida SiOC

Parameter	Unit	spesifikasi	Kaedah ujian
Kandungan lembapan	%	≤ 0.5	Penguji Kelembapan Elektronik (DHS-16A)
Saiz Zarah (D10)	µm	3.5 0.5 ±	Pembelauan Laser Malvern (Mastersizer 3000)
Saiz Zarah (D50)	µm	6.0 1.0 ±	Pembelauan Laser Malvern (Mastersizer 3000)
Saiz Zarah (D90)	µm	9.5 1.5 ±	Pembelauan Laser Malvern (Mastersizer 3000)
Ketik Ketumpatan	g / cm³	1.15 0.15 ±	Penguji Ketumpatan Paip (Saiz Lebih Baik BT-301)
Kawasan Permukaan Tertentu (BET)	m²/g	1.5 0.5 ±	Penganalisis Luas Permukaan & Keliangan (ASAP 2460)
Kandungan Karbon	%	3.0 1.0 ±	Penganalisis Karbon/Sulfur Inframerah (HCS-140)
Kapasiti Boleh Balik	mAh/g	≥ 1600	Sistem Ujian Bateri LAND (CT2001A)
Kecekapan Coulombic Awal	%	≥ 75.0	Sistem Ujian Bateri LAND (CT2001A)

Imej SEM & Taburan Saiz Zarah Bahan Anod Silikon Oksikarbida SiOC

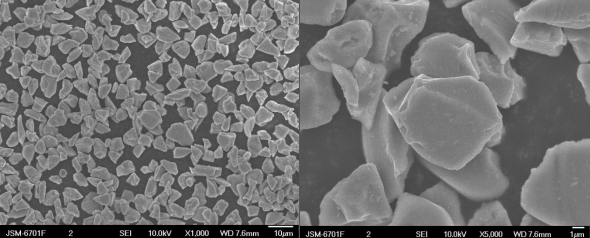

• SEM (×1,000 & ×5,000) – menunjukkan morfologi seragam dan lapisan salutan karbon.

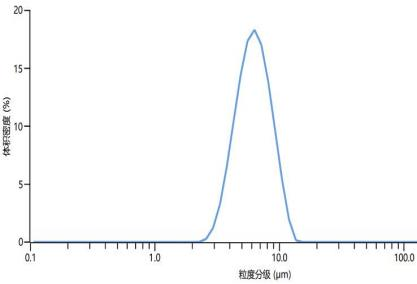

• Lengkung Taburan Saiz Zarah – D50 ≈ 6.0 µm dengan julat taburan yang sempit.

Penyediaan Sel Syiling & Syarat Ujian Bahan Anod Silikon Oksikarbida SiOC

Formulasi Bubur Sel Berbentuk Syiling CR2032 (disyorkan):

• XYYG-1 : Super P : CN1 Pengikat = 8 : 1 : 1 (mengikut berat)

Prosedur Penyediaan Bubur:

a) Timbang 339 g pengikat CN1 dan tambahkan kepada 1,161 g air ultra tulen. Kacau pada 600 r/min di atas pengaduk mekanikal selama 300 minit sehingga larutan tersebar secara seragam.

b) Timbang 1.728 g bahan aktif XYYG-1 dan 0.216 g Super P ke dalam bekas adunan; kisar perlahan selama 10 minit.

c) Tambahkan 6.371 g larutan pengikat CN1 yang telah disediakan ke dalam bekas dan tutup rapat.

d) Kacau menggunakan pengacau magnet selama 360 minit untuk mendapatkan buburan akhir.

e) Salut buburan pada kerajang kuprum, kemudian keringkan elektrod negatif yang bersalut dengan vakum pada suhu 80°C selama 12 jam.

Protokol Ujian Sel Syiling (disyorkan):

Langkah	Prosedur
1	Rehatkan selama 6 jam, kemudian nyahcas pada 0.1 C hingga 0.005 V
2	Rehat 5 minit, nyahcas pada 0.02 C hingga 0.005 V
3	Rehat 5 minit, nyahcas pada 1.0 C hingga 0.005 V
4	Rehatkan 5 minit, cas pada 0.1 C hingga 1.5 V
5	Rehat 5 minit, teruskan ke Langkah 2, kitaran selama 3 minggu

Pembungkusan Bahan Anod Silikon Oksikarbida SiOC

Produk hendaklah dimeteraikan dalam beg kalis lembapan, kemudian dimasukkan ke dalam kotak kadbod. Berat pembungkusan boleh disesuaikan mengikut keperluan pelanggan.

Pengangkutan & Penyimpanan:

a) Kendalikan dengan berhati-hati semasa pengangkutan untuk mengelakkan kerosakan bungkusan.

b) Produk yang terdedah akibat kerosakan bungkusan tidak boleh digunakan dan tidak boleh dikembalikan ke pembungkusan asal.

c) Simpan di persekitaran yang kering dan mempunyai pengudaraan yang baik, dan tutup rapat dengan segera selepas setiap penggunaan.

Soalan Lazim Bahan Anod Silikon Oksikarbida SiOC

1. Apakah perbezaan antara SiOC dan anod grafit konvensional?
SiOC menawarkan kapasiti boleh balik sebanyak ≥ 1,600 mAh/g, iaitu lebih daripada empat kali ganda daripada grafit (≈ 372 mAh/g), membolehkan ketumpatan tenaga yang jauh lebih tinggi untuk bateri litium-ion.

2. Adakah produk ini memerlukan pra-lithiasi?
Walaupun SiOC kami telah memberikan kecekapan coulomb awal yang tinggi (≥ 75%) melalui pengoptimuman proses, pra-litiasi boleh meningkatkan lagi kecekapan kitaran pertama jika aplikasi anda memerlukan prestasi ultra tinggi.

3. Bagaimanakah salutan karbon membantu pengembangan isipadu?
Lapisan karbon bertindak sebagai matriks penimbal yang menampung perubahan isipadu silikon semasa litiasi/delitiasi, mencegah keretakan zarah dan memastikan hayat kitaran yang panjang.

4. Apakah jangka hayat dan keperluan penyimpanan?
Apabila disimpan dalam keadaan tertutup, kering dan berventilasi, produk ini mengekalkan prestasi yang stabil selama sekurang-kurangnya 12 bulan. Sentiasa tutup semula dengan segera selepas dibuka.

5. Adakah anda menyediakan sokongan teknikal untuk formulasi buburan dan pemasangan sel?
Ya. Kami menawarkan sokongan teknikal penuh, termasuk pengoptimuman buburan, parameter salutan dan protokol ujian sel untuk membantu anda mencapai hasil terbaik dengan bahan kami.
