Wysokowydajny materiał anodowy SiO pre-litowany 1500 mAh/g, wydajność 89.5%

Przegląd wysokowydajnego materiału anodowego SiO poddanego litowaniu

Nasz materiał anodowy z prelithowanego tlenku krzemu (SiO) to materiał nowej generacji na elektrody ujemne do akumulatorów litowo-jonowych, wytwarzany poprzez powłokę z kompozytu węglowego i prelithowanie tlenku krzemu (SiO) w fazie stałej. Wprowadzenie zewnętrznych źródeł litu podczas syntezy, w strukturze krzemowo-tlenowej, tworzy stabilne fazy, takie jak krzemian litu, skutecznie kompensując nieodwracalną utratę aktywnego litu podczas początkowego cyklu ładowania i rozładowania. To znacznie poprawia początkową sprawność kulombowską, zapewniając jednocześnie wyjątkową pojemność właściwą, co czyni go optymalnym rozwiązaniem anodowym dla systemów akumulatorów o wysokiej gęstości energii.

Cechy wysokowydajnego materiału anodowego SiO poddanego litowaniu

• Znacznie zwiększona wydajność pierwszego cyklu: Obróbka przed litowaniem podnosi początkową wydajność kulombowską z ~70% (konwencjonalny SiO) do 86% –92%minimalizując nieodwracalną utratę pojemności i zapewniając kluczowe wsparcie dla zwiększenia gęstości energii.
• Wysoka pojemność właściwa: Zapewnia odwracalną pojemność 1500–1600 mAh/g, znacznie przewyższając tradycyjne anody grafitowe i zwiększając gęstość energii na poziomie ogniw.
• Doskonała stabilność jazdy na rowerze: Powłoka węglowa na powierzchni skutecznie zapobiega erozji elektrolitu, sprzyja tworzeniu stabilnej warstwy SEI (międzyfazowej fazy stałego elektrolitu) i wydłuża żywotność cyklu. Wybrane gatunki zachowują >80% pojemności po ponad 1200 cyklach.
• Dobra wydajność stawek: Nadaje się do zastosowań wymagających szybkiego ładowania/rozładowywania, spełniając wymagania dotyczące szybkiego ładowania akumulatorów i urządzeń elektroniki użytkowej. Kompatybilny z akumulatorami cieczowymi o wysokiej gęstości energii, hybrydowymi akumulatorami półprzewodnikowymi i akumulatorami całkowicie półprzewodnikowymi.
• Warstwa powłoki węglowej o podwójnej funkcji: Powierzchniowa warstwa węglowa nie tylko zwiększa przewodność elektroniczną i jest odporna na działanie elektrolitu, ale także pełni funkcję ośrodka buforowego w procesie wstępnego litionowania, optymalizując właściwości elektrochemiczne końcowego materiału.

Zastosowania wysokowydajnego materiału anodowego SiO poddanego litowaniu

Kompatybilny ze wszystkimi popularnymi typami akumulatorów litowo-jonowych, w tym:

• Komórki cylindryczne
• Komórki woreczekowe
• Komórki pryzmatyczne

Specyfikacje wysokowydajnego materiału anodowego SiO poddanego litowaniu

Parametr	Jednostka	Specyfikacja	Metoda badania
Zawartość wilgoci	%	≤ 0.5	Elektroniczny miernik wilgotności (DHS-16A)
Wielkość cząstek D10	mikronów	5.0 1.0 ±	Dyfrakcja laserowa Malvern (Mastersizer 3000)
Wielkość cząstek D50	mikronów	8.0 1.0 ±	Dyfrakcja laserowa Malvern (Mastersizer 3000)
Wielkość cząstek D90	mikronów	14.0 1.0 ±	Dyfrakcja laserowa Malvern (Mastersizer 3000)
Kliknij Gęstość	g / cm³	1.15 0.15 ±	Tester gęstości nasypowej (Bettersize BT-301)
Powierzchnia właściwa (BET)	m²/g	1.0 0.5 ±	Analizator powierzchni BET (ASAP 2460)
Zawartość węgla	%	4.0 1.0 ±	Analizator węgla i siarki w podczerwieni (HCS-140)
Odwracalna pojemność	mAh/g	≥ 1350	System testowania akumulatorów LAND (CT2001A)
Początkowa wydajność kulombowska	%	≥ 89.5	System testowania akumulatorów LAND (CT2001A)

Zalecane przygotowanie i testowanie baterii pastylkowej (CR2032)

Skład zawiesiny (stosunek wagowy):
XYGY-3 : Super P : CN1 Binder = 8 : 1 : 1

Procedura przygotowania zawiesiny:

1. Odważyć 339 g spoiwa CN1 i dodać do 1161 g ultraczystej wody. Mieszać z prędkością 600 obr./min przez 300 minut, aż do uzyskania równomiernego rozprowadzenia.
2. Odważ 1.728 g substancji czynnej XYGY-3 i 0.216 g Super P do dzbanka miksującego. Delikatnie ucieraj przez 10 minut.
3. Dodać do słoika 6.371 g przygotowanego wcześniej roztworu wiążącego CN1 i zamknąć.
4. Mieszaj na mieszadle magnetycznym przez 360 minut, aż do uzyskania końcowej zawiesiny.
5. Nanieść zawiesinę na folię miedzianą i suszyć pokrytą elektrodę ujemną w próżni w temperaturze 80°C przez 12 godzin.

Protokół testowania ogniw guzikowych (3 cykle):

• Krok 1: Odpoczywaj przez 6 godzin, a następnie rozładuj napięciem 0.1C do 0.005V.
• Krok 2: Odczekaj 5 minut, rozładuj napięciem 0.02C do 0.005V.
• Krok 3: Odczekaj 5 minut, rozładuj napięciem 0.1C do 0.005V.
• Krok 4: Odczekaj 5 minut, ładuj napięciem 0.1C do 1.5 V.
• Krok 5: Odpocznij 5 minut, wróć do kroku 2 i powtórz 3 cykle.

Warunki pracy cyklu:

• Opłata: 0.5C / 1.5V
• Rozładować się: 0.5°C / 0.005 V → 0.1°C / 0.005 V → 0.05°C / 0.005 V

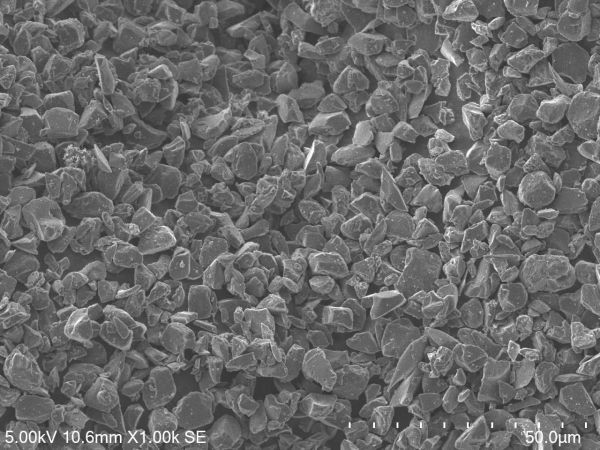

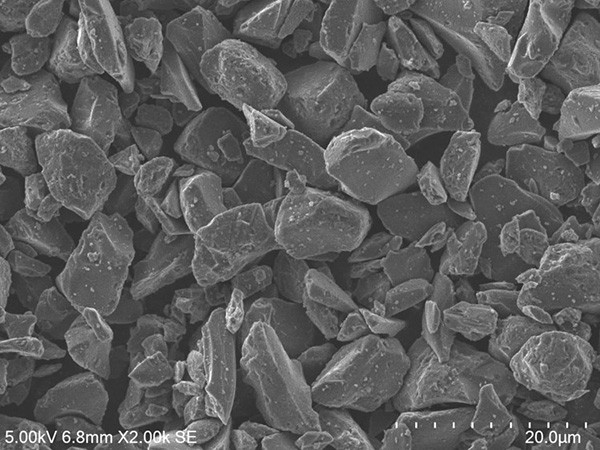

Morfologia cząstek:

Opakowanie wysokowydajnego materiału anodowego SiO poddanego litowaniu

XYGY-3 jest pakowany w worki odporne na wilgoć, a następnie w kartony. Waga netto jest dostosowywana do wymagań klienta.

Transport i przechowywanie wysokowydajnego materiału anodowego SiO poddanego litowaniu

• Prowadzenie: Podczas transportu należy obchodzić się ostrożnie, aby nie uszkodzić opakowania.
• Rozlanie: Nie należy używać ani zwracać produktu, jeśli doszło do rozlania płynu z powodu uszkodzonego opakowania.
• Warunki przechowywania: Przechowywać w suchym, dobrze wentylowanym miejscu. Pojemniki należy zawsze przechowywać szczelnie zamknięte.

Profil firmy

Luoyang Tongrun Nano Technology Co., Ltd. (TRUNNANO) to globalny dostawca i producent wysokowydajnych materiałów do produkcji baterii. Specjalizujemy się w bateriach litowo-jonowych, sodowo-jonowych i innych zaawansowanych materiałach do produkcji baterii, obsługując elektronikę 3C, akumulatory mocy i systemy magazynowania energii.

Nasze produkty obejmują nanotlenek kobaltu, nanotlenek manganu, materiały anodowe krzemowo-węglowe, twardy węgiel, NFPP, tlenek glinu, azotek boru i wiele innych. Wszystkie są wytwarzane pod ścisłą kontrolą jakości, przy wsparciu naszego wewnętrznego laboratorium i profesjonalnego zespołu technicznego.

Jeśli szukasz niezawodnych materiałów do produkcji akumulatorów, skontaktuj się z nami lub wyślij zapytanie.

Metody płatności

L/C, T/T, Western Union, Paypal, karta kredytowa, itp.

Wysyłka

Drogą morską, lotniczą lub ekspresową po otrzymaniu płatności.

Najczęściej zadawane pytania dotyczące wysokowydajnego materiału anodowego SiO poddanego litowaniu

1. Jaka jest typowa początkowa wydajność kulombowska tego materiału?
Początkowa sprawność kulombowska waha się od % 86 do 92%, w zależności od konkretnej klasy i warunków testowania, przy typowej gwarantowanej wartości ≥% 89.5Jest to znacząca poprawa w porównaniu do konwencjonalnego, nielityzowanego SiO (około 70%).

2. Co to jest odwracalna pojemność właściwa?
Materiał zapewnia odwracalną zdolność 1500–1600 mAh/g, o minimalnej gwarantowanej wartości 1350mAh/g w testach ogniw guzikowych.

3. Jakie korzyści przynosi powłoka węglowa materiałowi?
Warstwa węglowa spełnia dwa kluczowe cele: (1) poprawia przewodnictwo elektroniczne, zapewniając lepszą wydajność, oraz (2) działa jako bariera ochronna przed korozją elektrolityczną, zapewniając stabilną warstwę SEI, która wydłuża cykl życia. Ponadto buforuje reakcję przed litionowaniem, zapewniając lepsze końcowe właściwości elektrochemiczne.

4. Z jakimi formatami baterii jest kompatybilny ten materiał?
Materiał jest kompatybilny z cylindryczne, woreczek i pryzmatyczne projekty akumulatorów litowo-jonowych, nadające się do systemów akumulatorów ciekłych, hybrydowych półprzewodnikowych i całkowicie półprzewodnikowych.

5. Jak należy przechowywać i obchodzić się z materiałem?
Przechowywać w suchym, dobrze wentylowanym miejscu, a opakowanie powinno być szczelnie zamknięte, aby zapobiec przedostawaniu się wilgoci. Podczas transportu należy unikać nieostrożnego obchodzenia się z opakowaniem, aby zapobiec jego uszkodzeniu. Wszelkie materiały rozsypane z uszkodzonego opakowania należy wyrzucić i nie wrzucać z powrotem do pojemnika.
