Vysokoúčinný anódový materiál z predhorčíka, kremíka, kyslíka a uhlíka, predhorčíka a SiOC

Prehľad predhorčíkového kremíka, kyslíka a uhlíka

Pre-Mg-SiOC (Pre-Magnesium Silicon-Oxygen-Carbon) je anódový materiál novej generácie pre lítium-iónové batérie, vyvinutý prostredníctvom predmagneziačnej úpravy a procesu uhlíkového kompozitu s použitím oxidu kremičitého ako suroviny. Počas výroby sa pridáva horčík, aby sa v materiáli predišlo vytvoreniu stabilných fáz, ako je kremičitan horečnatý. To výrazne zlepšuje počiatočnú Coulombovu účinnosť (ICE). Súčasne mechanická podpora poskytovaná rámcom z kremičitanu horečnatého účinne tlmí objemovú expanziu počas cyklov nabíjania/vybíjania, čím sa predlžuje životnosť článku.

Tento produkt predstavuje technológiu kremíkovo-kyslíkových anód druhej generácie. V porovnaní s konvenčnými SiOx anódami prvej generácie dosahuje pozoruhodný prielom v počiatočnej účinnosti a ponúka vysoko výkonné, procesne kompatibilné anódové riešenie pre batériové systémy s vysokou energetickou hustotou.

Vlastnosti predhorčíkového kremíka, kyslíka a uhlíka

• Výrazne zvýšená počiatočná účinnosť: Predmagnéziou sa vopred vytvoria stabilné fázy kremičitanu horečnatého, čím sa zabráni nezvratnej spotrebe aktívneho lítia. Počiatočná Coulombovská účinnosť je výrazne vyššia ako u konvenčných SiOx anód, s typickými hodnotami v rozmedzí od 80 % do 83 % a maximálnymi hodnotami presahujúcimi 89 %.
• Efektívne ukladanie do vyrovnávacej pamäte rozšírenia objemu: Fáza kremičitanu horečnatého poskytuje robustnú mechanickú oporu. V kombinácii s otvorenou pórovitou štruktúrou materiálu účinne zmierňuje zmeny objemu počas lítiácie, čím zabezpečuje integritu častíc a štrukturálnu stabilitu elektródy.
• Vodivý uhlíkový povlak: Povrchový uhlíkový povlak zvyšuje elektrickú vodivosť, zabraňuje priamej erózii elektrolytu na anóde a podporuje tvorbu stabilného filmu medzifázy tuhého elektrolytu (SEI), čo vedie k vynikajúcej cyklickej stabilite.
• Vynikajúca kompatibilita s procesmi: Vďaka rovnomernému rozloženiu veľkosti častíc a širokému rozsahu spracovania je tento materiál kompatibilný s rôznymi spojivovými systémami vrátane PVDF, PAA a CMC/SBR. Taktiež vykazuje dobrú kompatibilitu pri zmiešaní s grafitovými anódovými materiálmi.

Aplikácie predhorčíkového kremíka, kyslíka a uhlíka

Tento produkt je vhodný predovšetkým pre valcové a vreckové batériové systémy.

Balík predhorčíkového kremíka, kyslíka a uhlíka

Produkt je zatavený vo vlhkotesných vreckách, ktoré sú potom umiestnené do kartónových kartónov. Hmotnosť balenia je možné prispôsobiť požiadavkám zákazníka.

Technické špecifikácie predhorčíkového kremíka, kyslíka a uhlíka

Parameter	Jednotka	špecifikácia	Testovacia metóda
Obsah vlhkosti	%	≤ 0.5	Elektronický tester vlhkosti (DHS-16A)
Veľkosť častíc (D10)	mikrónov	3.5 0.5 ±	Malvernova laserová difrakcia (Mastersizer 3000)
Veľkosť častíc (D50)	mikrónov	6.0 1.0 ±	Malvernova laserová difrakcia (Mastersizer 3000)
Veľkosť častíc (D90)	mikrónov	9.5 1.5 ±	Malvernova laserová difrakcia (Mastersizer 3000)
Klepnite na položku Hustota	g/cm³	1.15 0.15 ±	Tester hustoty po poklepaní (BT-301)
Merná plocha povrchu (BET)	m²/g	3.0 0.5 ±	Analyzátor povrchovej plochy BET (ASAP 2460)
Obsah uhlíka	%	3.0 1.0 ±	Infračervený analyzátor uhlíka a síry (HCS-140)
Reverzibilná kapacita	mAh/g	≥ 1350	Tester batérií (CT2001A)
Počiatočná Coulombova účinnosť	%	≥ 82	Tester batérií (CT2001A)

Príprava a testovacie podmienky gombíkových batérií pre predhorčíkovú kremíkovo-kyslíkovo-uhlíkovú technológiu

Receptúra ​​suspenzie gombíkových batérií CR2032:
HL-1420: Super P:CN-1 Spojivo = 8:1:1 (hmotnostne)

Postup prípravy suspenzie gombíkových batérií CR2032:

1. Odvážte 339 g spojiva CN-1 a pridajte k 1161 g ultračistej vody. Miešajte pri 600 ot./min. počas 300 minút pomocou vysokorýchlostného mixéra, kým sa spojivo úplne nedisperguje.
2. Do miešacej nádoby odvážte 1.728 g aktívnej látky HL-1420 a 0.216 g Super P. Jemne mleťte 10 minút.
3. Do nádoby pridajte 6.371 g pripraveného roztoku spojiva CN-1 a utesnite.
4. Miešajte na magnetickej miešačke 360 ​​minút, kým nevznikne homogénna kaša.
5. Naneste suspenziu na medenú fóliu. Potiahnutú zápornú elektródu sušte pri teplote 80 °C vo vákuovej peci 12 hodín.

Protokol testovania gombíkových batérií CR2032 (referenčný):

• Počiatočná formácia (vybíjanie/nabíjanie):
  • Vybíjanie: 0.1 °C až 0.005 V → 0.05 °C až 0.005 V → 0.02 °C až 0.005 V
  • Nabíjanie: 0.1 °C až 1.5 V
• Výkon cyklu:
  • Vybíjanie: 0.5 °C až 0.005 V → 0.1 °C až 0.005 V → 0.05 °C až 0.005 V
  • Nabíjanie: 0.5 °C až 1.5 V

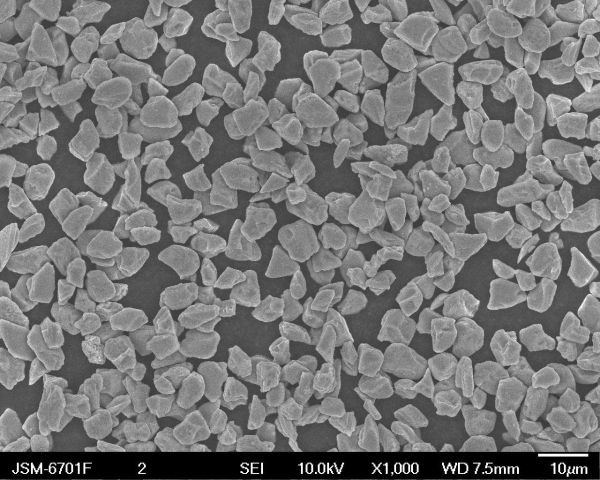

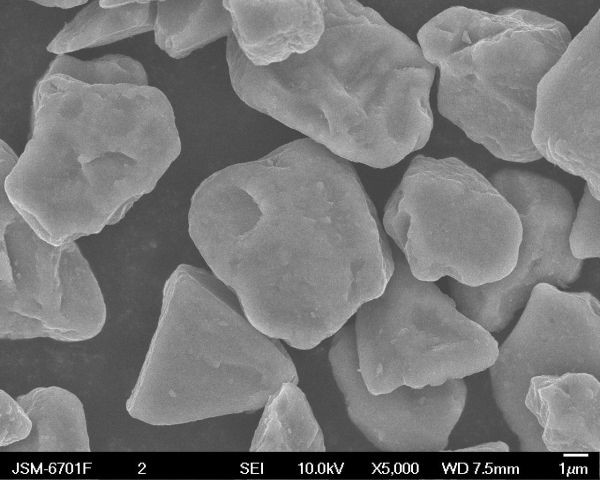

SEM – Morfológia častíc

firemný profil

Spoločnosť Luoyang Tongrun Nano Technology Co., Ltd. (TRUNNANO) je globálnym dodávateľom a výrobcom vysokovýkonných batériových materiálov. Špecializujeme sa na lítium-iónové, sodíkovo-iónové a ďalšie pokročilé batériové materiály, ktoré slúžia pre 3C elektroniku, výkonové batérie a systémy na skladovanie energie.

Medzi naše produkty patrí nanokobaltový oxid, nanomangánový oxid, kremíkovo-uhlíkové anódové materiály, tvrdý uhlík, NFPP, oxid hlinitý, nitrid bóru a ďalšie. Všetky sú vyrábané pod prísnou kontrolou kvality s podporou nášho vlastného laboratória a profesionálneho technického tímu.

Ak hľadáte spoľahlivé materiály na batérie, neváhajte nás kontaktovať alebo nám pošlite dopyt.

spôsob platby

L/C, T/T, Western Union, Paypal, kreditná karta atď.

Náklad

Po mori, letecky alebo expresne po prijatí platby.

Preprava a skladovanie predhorčíkového kremíka, kyslíka a uhlíka

• doprava: Počas prepravy manipulujte opatrne, aby ste nepoškodili obal.
• Úniky: Nepoužívajte žiadny materiál, ktorý sa rozlial v dôsledku poškodeného obalu, a nevracajte ho do pôvodnej nádoby.
• Skladovanie: Výrobok skladujte na suchom a dobre vetranom mieste. Po každom použití zabezpečte okamžité a bezpečné uzavretie obalu, aby sa zachovala kvalita výrobku.

5 najčastejších otázok o pre-magnéziovom kremíku, kyslíku a uhlíku

1. Aká je typická počiatočná Coulombovská účinnosť tohto materiálu?
Počiatočná Coulombovská účinnosť sa typicky pohybuje od 80 % do 83 % s maximálnou dosiahnuteľnou hodnotou viac ako 89 %, čo výrazne prekonáva konvenčné anódy z oxidu kremičitého.

2. Ako si tento materiál poradí s objemovou expanziou?
Vopred vytvorená fáza kremičitanu horečnatého pôsobí ako pevná mechanická štruktúra, zatiaľ čo vnútorná otvorená pórovitá štruktúra poskytuje prázdny priestor na prispôsobenie sa zmenám objemu počas cyklov, čím sa zabezpečuje vynikajúca štrukturálna integrita.

3. Je tento produkt kompatibilný s existujúcimi procesmi výroby batérií?
Áno. Má široké rozpätie spracovania, je kompatibilný so štandardnými spojivovými systémami (PVDF, PAA, CMC/SBR) a možno ho ľahko miešať s grafitom pre hybridné anódy.

4. Aké sú odporúčané skladovacie podmienky?
Výrobok by sa mal skladovať v suchom a dobre vetranom prostredí. Po použití vždy ihneď uzavrite obal, aby ste zabránili absorpcii vlhkosti.

5. Aká je špecifikácia reverzibilnej kapacity?
Garantovaná reverzibilná kapacita je ≥1350 mAh/g za štandardných testovacích podmienok.
